Dlaczego sposób mocowania przewodów na konstrukcji PV decyduje o trwałości instalacji

Dlaczego sposób mocowania przewodów na konstrukcji PV decyduje o trwałości instalacji

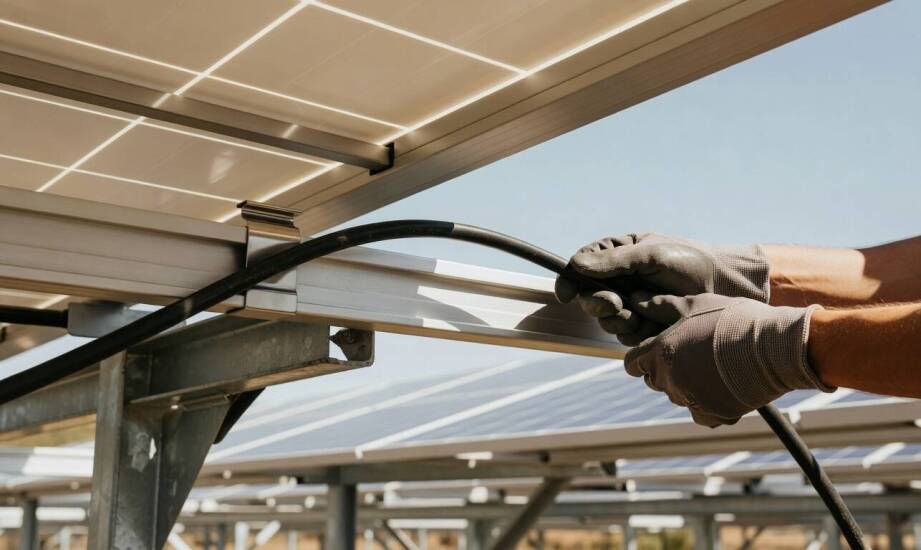

Przewody w instalacjach fotowoltaicznych na co dzień pracują w wyjątkowo wymagających warunkach środowiskowych. Ciągłe uderzenia porywistego wiatru, skrajne nagrzewanie słoneczne w miesiącach letnich oraz drgania przenoszone przez sam stelaż wymuszają na okablowaniu nieustanny mikroruch. Zjawisko to sprawia, że problem degradacji materiału izolacyjnego rzadko wynika z pierwotnej wady fabrycznej przewodu. Prawdziwą przyczyną późniejszych awarii jest najczęściej sam sposób ułożenia trasy względem ramy modułu i profili nośnych. Pozostawienie swobodnie wiszących kabli wywołuje ich przedwczesne zużycie mechaniczne już w pierwszych kilkunastu miesiącach funkcjonowania systemu. Precyzyjne rozplanowanie punktów mocujących stanowi zatem techniczny fundament długowieczności każdej dachowej i gruntowej elektrowni słonecznej.

Uszkodzenia i zasady prowadzenia przewodów

Luźno zwisające kable nieustannie uderzają o metalowe profile oraz ostre krawędzie aluminiowych ram modułów PV. Cykliczne tarcie w takich newralgicznych miejscach nieuchronnie prowadzi do głębokich przetarć zewnętrznej warstwy chroniącej miedziany rdzeń. Odsłonięcie żył roboczych w środowisku prądu stałego drastycznie zwiększa ryzyko wystąpienia groźnych zwarć, a nawet powstania trudnego do ugaszenia łuku elektrycznego. Brak usztywnienia sprawia również, że obwody stają się bardzo podatne na przypadkowe zahaczenia. Usterki tego typu najczęściej powstają podczas rutynowych prac serwisowych na dachu lub w wyniku aktywności małych zwierząt szukających schronienia pod panelami.

Zachowanie promienia gięcia równego co najmniej czterokrotności średnicy kabla skutecznie zapobiega powstawaniu mikropęknięć izolacji. Zbyt ciasne zagięcia na narożnikach tworzą bowiem stałe naprężenia wewnętrzne, które potęgują się przy drastycznych dobowych wahaniach temperatury otoczenia. Równomierny rozkład sił na całej długości trasy waży na ogólnej stabilności systemu znacznie bardziej niż sam estetyczny wygląd ułożonych wiązek. Praktyka inżynierska wskazuje wyraźnie, że przewody prądowe wymagają mocnego unieruchomienia na stelażu co 50 do maksymalnie 80 centymetrów. Instalator musi jednocześnie wyznaczyć w projekcie odpowiednie strefy swobodne. Zostawienie kontrolowanego luzu przy złączkach typu MC4 oraz puszkach przyłączeniowych doskonale kompensuje naturalną rozszerzalność cieplną aluminiowych i stalowych ram. Zbudowana w ten sposób konstrukcja zyskuje przestrzeń na pracę materiałów bez szkodliwego naciągania rdzenia podłączonych kabli.

Dobór nośników mocujących do ram i profili

Parametry techniczne wybranych detali montażowych decydują o ostatecznej odporności wyznaczonej trasy na zmienne warunki atmosferyczne. Elementy stykające się bezpośrednio z rozgrzaną ramą panelu lub metalowym profilem nośnym muszą stale znosić ekstremalne dawki nasłonecznienia. Specjalistyczna opaska kablowa wykonana z poliamidu utrzymuje swoje właściwości fizyczne w szerokim spektrum temperatur roboczych, najczęściej w przedziale od -35°C aż do +90°C. Tworzywo wysoce odporne na twarde promieniowanie UV nie pęka po kilku sezonach spędzonych na dachu. Mechanizm zaciskowy uchwytu wymaga szczególnej uwagi w momencie układania przewodów na stelażu. Zbyt agresywne ściśnięcie prowadzonej wiązki trwale odkształca barierę ochronną przewodu w jednym, punktowym miejscu styku. Właściwie zainstalowany komponent gwarantuje stabilne podparcie prostopadle do osi instalacji, unikając zgniatania miedzianej struktury.

Konsekwentne grupowanie i bezpieczne spinanie obwodów prądu stałego procentuje w późniejszych fazach cyklu życia obiektu energetycznego. Przejrzysta i logicznie uporządkowana topologia okablowania ułatwia technikom przeprowadzanie okresowej kontroli wizualnej podzespołów. W przypadku nieoczekiwanego uszkodzenia pojedynczego panela serwisant sprawnie odnajduje odpowiednie złącze bez obaw o rozerwanie sąsiadujących, w pełni sprawnych obwodów. Doświadczenie polskiego producenta BAKS z siedzibą w Karczewie, dostarczającego systemy tras kablowych i solidne konstrukcje fotowoltaiczne, jednoznacznie potwierdza technologiczną rolę właściwych komponentów. Praktyka firmy w wytwarzaniu profesjonalnych korytek i drabinek instalacyjnych z certyfikatami odporności ogniowej E30 i E90 udowadnia, że rygorystyczny dobór asortymentu montażowego skutecznie eliminuje niebezpieczne luzy i powstrzymuje obsuwanie się ciężkich wiązek kablowych.

Zabezpieczenie solarnych linii przesyłowych wykracza zdecydowanie poza wąskie ramy wizualnego porządku pod modułami produkcyjnymi. Pewne przytwierdzenie poprowadzonych przewodów do głównych szyn nośnych zatrzymuje powolne procesy destrukcyjne, które na co dzień napędza wiatr i zmienna temperatura. Staranny dobór poliamidowych akcesoriów gwarantuje inwertorom, że fabryczna powłoka izolacyjna bez problemu przetrwa kilkadziesiąt lat ciągłej pracy pod gołym niebem. Skrupulatne zaplanowanie korytarzy kablowych oraz zachowanie prawidłowych odstępów między mocowaniami tworzą niezwykle bezpieczne środowisko sprzętowe. Nakłady pracy włożone w całkowicie poprawny montaż tras elektrycznych procentują brakiem awarii przepięciowych, minimalizując koszty przyszłej obsługi serwisowej elektrowni.
