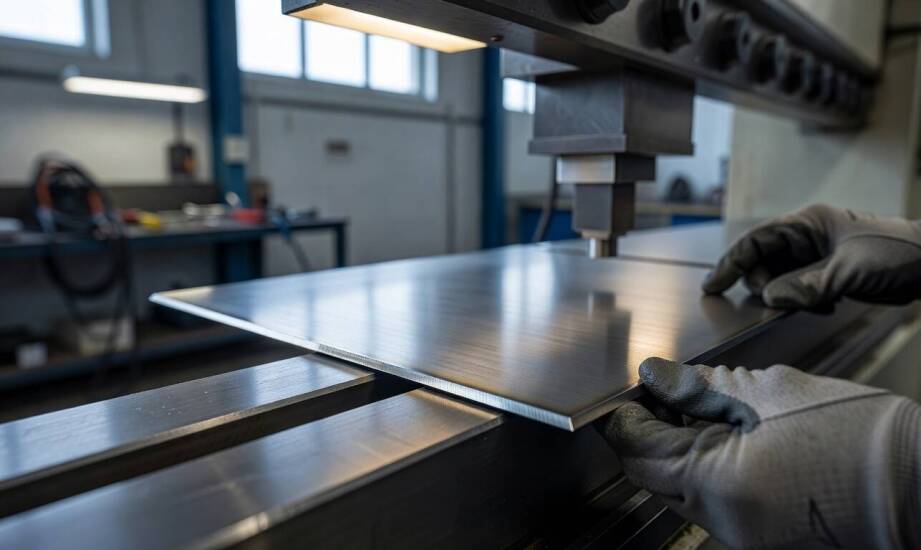

Dlaczego sposób wykonania nacięcia laserowego wpływa na późniejsze gięcie i spawanie detali

Ten sam projekt detalu z blachy daje zupełnie inne rezultaty wymiarowe po uformowaniu, jeśli parametry cięcia laserowego dobrano wyłącznie pod kątem samego wycinania. Problem ten dotyka wielu zakładów przemysłowych produkujących konstrukcje stalowe. Różnice pojawiają się już na początkowym etapie, w obszarze krawędzi ciętej. Jej geometria, chropowatość oraz stan termiczny decydują o zachowaniu materiału w kolejnych operacjach warsztatowych. Traktowanie poszczególnych maszyn jako niezależnych stacji prowadzi do opóźnień, niezgodności tolerancji i braków produkcyjnych. Skuteczna obróbka metali wymaga analizy całego łańcucha technologicznego, w którym pierwsze wypalenie materiału bezpośrednio przygotowuje grunt pod ostateczny montaż.

Parametry cięcia decydujące o jakości krawędzi

Szerokość szczeliny cięcia, obecność gratu oraz wielkość strefy wpływu ciepła należą do czynników najsilniej determinujących późniejszą obróbkę. Nowoczesne lasery pozwalają utrzymać szerokość szczeliny w wąskim zakresie od 0,2 do 0,5 mm. Dokładna wartość zależy bezpośrednio od wybranej mocy źródła, odpowiedniej pozycji ogniskowania oraz grubości samego arkusza. Zbyt szerokie cięcie dekompensuje założone tolerancje wymiarowe jeszcze przed trafieniem detalu na warsztat formowania.

Niewłaściwa prędkość posuwu głowicy tnącej lub niedostateczne ciśnienie gazu asystującego powodują powstawanie gratu. Twardy nawis stopionego metalu na dolnej krawędzi wymusza dodatkową obróbkę ścierną, co zauważalnie wydłuża cykl wytwórczy. Krytycznym zjawiskiem jest również strefa wpływu ciepła (HAZ). Choć w przypadku technologii laserowej pozostaje ona stosunkowo wąska i wynosi zwykle od 0,25 do 0,54 mm, wywołuje lokalne zmiany właściwości mechanicznych materiału na samej linii cięcia. Zmiana struktury krystalicznej i utwardzenie tego obszaru utrudniają utrzymanie stałego kąta podczas operacji gięcia.

Specyfika cięcia stali nierdzewnej i aluminium

Poszczególne stopy metali reagują na te same ustawienia wiązki w całkowicie odmienny sposób. Stal nierdzewna wymaga zastosowania azotu jako gazu osłonowego wydmuchiwanego pod wysokim ciśnieniem. Pierwiastek ten całkowicie zapobiega utlenianiu powierzchni i zapewnia gładką krawędź o niskiej chropowatości, mieszczącej się zazwyczaj w przedziale Ra 6,3–12,5 μm. Taki wynik ułatwia bezproblemowe pozycjonowanie wyciętego elementu w matrycach prasy krawędziowej, eliminując ryzyko zarysowań powierzchni.

Aluminium charakteryzuje się wysoką refleksyjnością światła oraz bardzo dobrym przewodnictwem cieplnym. Obróbka tego surowca narzuca wykorzystanie lasera światłowodowego i rygorystyczny dobór parametrów pracy maszyny. Błędy prowadzą tu do rozległych nadtopień i znacznego poszerzenia strefy HAZ. Powstałe w ten sposób odkształcenia cieplne aluminium drastycznie zawężają okno technologiczne dla formowania CNC.

Stan strukturalny krawędzi po wypaleniu warunkuje stabilność pracy przy cienkich ściankach oraz na krótkich odcinkach elementu. Utwardzona lub poszarpana krawędź ułatwia pękanie materiału wzdłuż linii nacisku stempla. Z tego powodu optymalnie dobrane parametry pracy lasera minimalizują ryzyko powstawania mikropęknięć i ułatwiają precyzyjne gięcie blach z zachowaniem pełnej powtarzalności wymiarowej całej zlecanej partii.

Wpływ jakości krawędzi na etap spawania i montażu

Zbyt wysoka temperatura przekazana do materiału podczas wycinania lub pozostawienie nieregularnych krawędzi bardzo komplikuje łączenie metodami TIG oraz MIG/MAG. Gruba warstwa tlenków lub ostry grat blokują prawidłowe wtopienie drutu w materiał rodzimy. Stanowisko spawalnicze musi wówczas poddać detal dodatkowemu szczotkowaniu, szlifowaniu frezem lub trawieniu chemicznemu. Każda taka czynność podnosi koszty wytworzenia i zaburza zaplanowany harmonogram produkcji.

W przypadku obróbki stopów aluminium i stali kwasoodpornych czysta i pozbawiona tlenków powierzchnia styku stanowi warunek krytyczny dla integralności spoiny. Zlekceważenie tego etapu skutkuje wtrąceniami niemetalicznymi i głęboką porowatością złącza. Ukryte wady wewnętrzne osłabiają nośność konstrukcji, zmniejszają jej odporność zmęczeniową i trwale niszczą powłokę antykorozyjną. Tego typu mankamenty dyskwalifikują gotowy wyrób w zaawansowanych aplikacjach przemysłowych.

Spójność procesów w jednym zakładzie produkcyjnym

Ciąg wykonawczy obejmujący rozkrój laserowy arkuszy, ich formowanie oraz spawanie wymusza stosowanie ujednoliconych procedur kontroli jakości. Każda pojedyncza operacja maszynowa zostawia fizyczny ślad na materiale, rzutując na wynik pracy kolejnego narzędzia. Konstruktorzy opracowujący rysunki techniczne muszą analizować przewidywany stan powierzchni ciętej jeszcze przed wypuszczeniem plików maszynowych na hale produkcyjne.

Praktyka zakładu produkcyjnego Estimet pokazuje wymierne zalety łączenia tych wszystkich etapów w kompleksowy system. Operacje produkcyjne nadzoruje się tu zgodnie z wymogami norm ISO 9001 oraz rygorystyczną certyfikacją EN 1090, dotyczącą stalowych konstrukcji nośnych. Wiedza technologów o tym, że dany element zaraz po wycięciu trafi bezpośrednio na stanowisko spawalnicze TIG, pozwala operatorowi lasera zmodyfikować ciśnienie gazu roboczego. Zabieg ten idealnie dopasowuje jakość krawędzi do technicznych wymagań tej specyficznej metody łączenia metali.

Poprawne zarządzanie produkcją bazuje na ścisłej korelacji wszystkich etapów obróbki elementów metalowych. Parametry wiązki laserowej dopasowuje się przez pryzmat ostatecznego środowiska pracy detalu oraz metod jego późniejszego montażu. Skrupulatna dbałość o równą geometrię szczeliny, redukcję gratu do absolutnego minimum i ścisłą kontrolę strefy wpływu ciepła gwarantuje płynność produkcji. Świadome podejście technologiczne daje pewność, że procesy przebiegną stabilnie, co skutkuje wysoką wytrzymałością spawów oraz likwidacją kosztownych odrzutów poprodukcyjnych.
