Od czujnika do szafy sterowniczej — funkcje urządzeń automatyki w zakładzie

W hali produkcyjnej podczas rutynowej zmiany nagle zatrzymuje się linia pakująca. Operator widzi na panelu lakoniczny komunikat o braku sygnału z czujnika położenia. Pracownik utrzymania ruchu staje przed dylematem, czy awarii uległ sam element pomiarowy, przewód komunikacyjny, czy błąd wygenerował główny sterownik. Taka sytuacja z codziennej praktyki zakładów produkcyjnych pokazuje, że systemy sterowania to skomplikowane i wielopoziomowe struktury. Awaria w zaledwie jednym punkcie łańcucha natychmiast paraliżuje cały proces technologiczny. Zrozumienie podziału tych elementów na konkretne warstwy ułatwia późniejszą diagnostykę oraz przyspiesza przywrócenie sprawności maszyn.

Podział urządzeń w przepływie informacji

Każdy nowoczesny zakład przemysłowy opiera swoje działanie na ciągłym przepływie danych między maszyną a systemem nadrzędnym. Różnorodne urządzenia automatyki przemysłowej dzieli się na grupy pomiarowe, sterujące, wykonawcze i zabezpieczające. Podział ten odzwierciedla drogę, jaką pokonuje sygnał od momentu wykrycia fizycznego stanu maszyny aż po wygenerowanie konkretnego ruchu.

Fundamentem całego układu jest warstwa pomiarowa. Czujniki indukcyjne bezkontaktowo wykrywają obecność obiektów metalowych, natomiast optyczne śledzą pozycję detali na taśmociągu. Enkodery inkrementalne nieustannie zliczają impulsy, co pozwala systemowi precyzyjnie określić położenie i prędkość obrotową wału silnika. Z kolei przetworniki ciśnienia i temperatury zamieniają wybrane wielkości fizyczne na standardowy sygnał analogowy lub cyfrowy. Bez tych danych wejściowych układ nadrzędny pozostaje całkowicie ślepy na zdarzenia przebiegające wewnątrz linii produkcyjnej.

Kolejny poziom stanowi warstwa sterująca, która odpowiada za logikę całego procesu. Sterowniki PLC zbierają sygnały z setek wejść, błyskawicznie wykonują zaprogramowaną sekwencję i wysyłają komendy na wyjścia. Operator komunikuje się z tą warstwą za pomocą paneli HMI. Ekrany te umożliwiają czytelną wizualizację cyklu oraz wprowadzanie nowych parametrów pracy maszyny. Płynną wymianę danych między jednostką centralną, falownikami a systemem SCADA zapewniają specjalistyczne moduły komunikacyjne.

Urządzenia wykonawcze i systemy bezpieczeństwa

Zebrane i przetworzone dane trafiają ostatecznie do warstwy wykonawczej. Elementy te fizycznie zamieniają impulsy elektryczne na konkretny ruch, siłę lub zmianę parametrów środowiska roboczego. Napędy i silniki serwo gwarantują niezwykle precyzyjną kontrolę pozycji oraz momentu obrotowego w ułamkach sekund. W zaawansowanych aplikacjach powszechnie spotyka się niezawodne podzespoły czołowych producentów, do których należą Siemens, Mitsubishi czy Yaskawa. W układach hydraulicznych główną rolę wykonawczą przejmują zaawansowane serwozawory cenionej marki Bosch. Sprzęt ten dawkuje przepływ medium z mikrometryczną dokładnością.

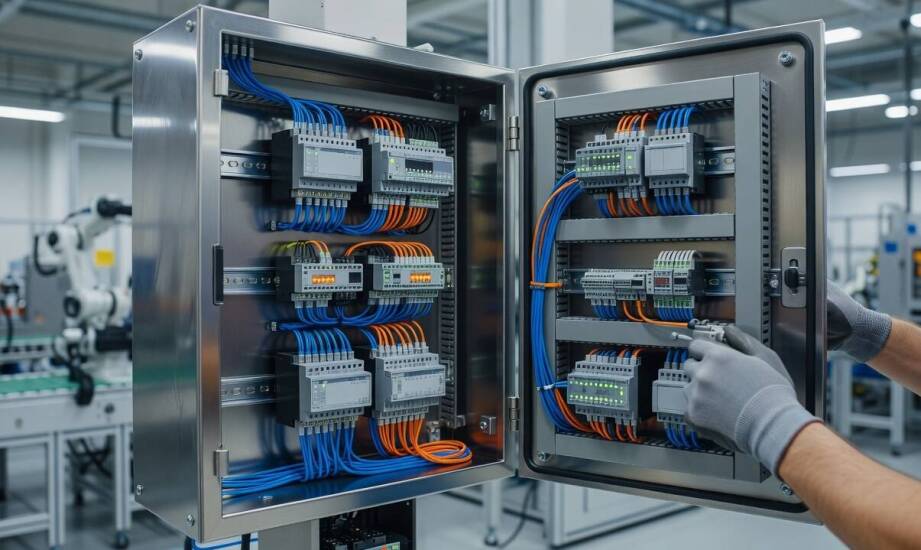

Większość kluczowych komponentów montuje się w specjalnie zaprojektowanych szafach sterowniczych. Konstrukcje te stanowią fizyczne i logiczne serce każdej maszyny na hali produkcyjnej. Solidna obudowa bezpiecznie integruje zasilacze, styczniki, moduły wejść i wyjść oraz główne jednostki PLC. Prawidłowy projekt takiego punktu dystrybucyjnego musi bezwzględnie uwzględniać odprowadzanie ciepła oraz ścisłą ochronę elektroniki przed zapyleniem.

Maszyny stwarzające zagrożenie dla operatora wymuszają zastosowanie całkowicie niezależnej warstwy bezpieczeństwa. Częstym wyborem są systemy Guardmaster Safedge, które chronią krawędzie ruchomych elementów przed zgnieceniem dłoni pracownika. Budowa nowych instalacji oraz ich modernizacja wymaga wdrażania funkcji safety zgodnych z rygorystycznymi normami PN-EN ISO 13849 i PN-EN 62061. Zespół inżynierów firmy Automatik w trakcie diagnostyki maszyn szczegółowo weryfikuje poprawność działania takich układów ochronnych. Zaawansowany serwis obejmuje wtedy ścisłe monitorowanie wymaganych poziomów niezawodności PL lub SIL. Przerwanie obwodu w tej strefie priorytetowo odcina zasilanie urządzeń wykonawczych, blokując sygnały płynące z podstawowego programu sterującego.

Ścisła klasyfikacja poszczególnych elementów systemu znacznie ułatwia techniczną ocenę potrzeb każdego zakładu przemysłowego. Dogłębna znajomość struktury od czujnika pomiarowego aż po główną szafę zasilającą pozwala technikom błyskawicznie zawęzić obszar poszukiwania usterki podczas nagłego przestoju. Wyraźny podział na funkcjonalne warstwy stanowi również fundament przy planowaniu inwestycji sprzętowych. Inżynierowie mogą precyzyjnie dobrać parametry nowych podzespołów bez konieczności kosztownej przebudowy całego układu. Świadome zarządzanie cyklem życia automatyki zmniejsza ryzyko długotrwałych awarii i stabilizuje codzienną wydajność procesów technologicznych.
