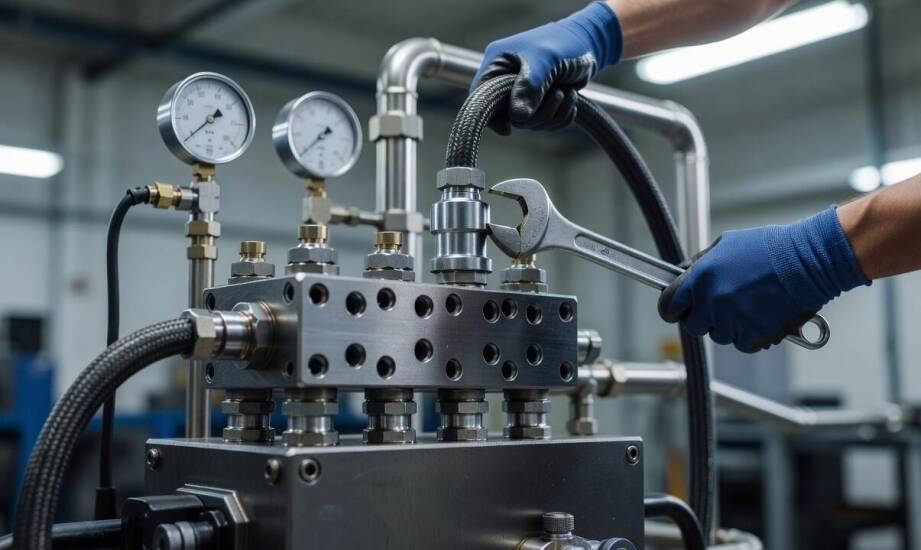

Podłączenie rozdzielacza do przemysłowego zasilacza hydraulicznego: spadki ciśnienia, przegrzewanie i błędy montażu

W prostym schemacie warsztatowym podłączenie zaworu kierunkowego sprowadza się zazwyczaj do poprowadzenia kilku węży łączących pompę z pojedynczym siłownikiem. W rozbudowanych instalacjach przemysłowych układ zależności wygląda zupełnie inaczej. Każdy najmniejszy błąd montażowy wpływa bezpośrednio na pracę całego obiegu maszyny. Właściwa technika instalacji pozwala uniknąć gwałtownych spadków ciśnienia oraz niebezpiecznych strat ciepła wewnątrz systemu. Złożone zasilacze wymagają precyzyjnego dopasowania wszystkich elementów roboczych, ponieważ nawet minimalna nieszczelność prowadzi do zaburzeń dynamiki układu. Przedsiębiorstwa z branży górniczej, hutniczej czy motoryzacyjnej nie tolerują przestojów wywołanych awarią źle skonfigurowanego bloku sterującego. Solidny montaż uwzględnia charakterystykę całego napędu.

Funkcje portów sterujących i zgodność parametrów

Rozdzielacz kieruje przepływem strumienia za pomocą wewnętrznego suwaka wyposażonego w odpowiednio wyprofilowane szczeliny dławiące. Dokumentacja techniczna maszyny określa dokładne wytyczne o tym, jak podłączyć rozdzielacz hydrauliczny, aby w pełni wykorzystać wydajność zasilacza. Rozpoznanie oznaczeń wyrytych na obudowie stanowi absolutny fundament pracy serwisanta. Port P przyjmuje olej pod wysokim ciśnieniem prosto z pompy tłoczącej medium w obwód. Port T stanowi linię powrotną do zbiornika i zajmuje się swobodnym odprowadzaniem nadmiaru nagrzanej cieczy. Z kolei porty A i B dystrybuują medium bezpośrednio do komór siłownika. Pomylenie zasilania z powrotem powoduje uderzenie płynu w nieodpowiednie sekcje zaworu. Odbiornik nie wykonuje wtedy zaplanowanego ruchu lub bardzo gwałtownie cofa tłoczysko. Taki błąd w rozbudowanych instalacjach skutkuje uderzeniami hydraulicznymi i błyskawicznym wzrostem temperatury oleju.

Przed fizyczną instalacją bloku należy bezwzględnie zestawić parametry agregatu z możliwościami przepływowymi zaworu. Maksymalny wydatek pompy zębatej lub tłoczkowej musi zgadzać się z nominalną przepustowością rozdzielacza. Zasady mechaniki płynów sugerują, że przepustowość ta powinna lekko przewyższać przepływ źródła, co zapewnia bezpieczny zapas operacyjny. Maksymalne ciśnienie robocze korpusu zaworu nie może być słabsze niż nastawa głównego zaworu przelewowego. W ciężkich aplikacjach przemysłowych typowe wartości ciśnień oscylują w przedziale od 160 do 350 barów. Zbyt mały rozdzielacz wymusza dławienie przepływu w wąskich kanałach korpusu, potęgując straty energetyczne i degradując uszczelnienia.

Prowadzenie tras roboczych i redukcja zjawiska kawitacji

Przykręcenie zaworu do płyty to zaledwie pierwszy etap prac, ponieważ o skuteczności układu decyduje w dużej mierze system orurowania. Węże ciśnieniowe wymagają wymiarowania w taki sposób, aby prędkość oleju mieściła się w bezpiecznym zakresie od 4 do 6 m/s. Przestrzeganie tych limitów zapobiega odczuwalnym spadkom ciśnienia na długich dystansach hali produkcyjnej. Przewody powrotne projektuje się na mniejsze prędkości rzędu 2–3 m/s ze względu na swobodny odpływ medium. Zbyt wąski wąż błyskawicznie zwiększa wewnętrzne opory układu tłoczenia. Ciasne promienie gięcia blisko przyłączy mnożą straty miejscowe i dławią ruch cieczy.

Niewłaściwie poprowadzone linie sprzyjają występowaniu zjawiska kawitacji w okolicy gniazd zaworowych. Mechanizm ten powstaje w momencie, gdy lokalne ciśnienie statyczne spada poniżej prężności par roboczego oleju. Mikroskopijne pęcherzyki gazu z ogromną siłą implodują przy metalowych ściankach, niszcząc krawędzie suwaka. Gotowe trasy elastyczne trzeba montować daleko od rozgrzanych pieców przemysłowych i wibrujących mechanizmów napędowych. Inżynierowie obsługujący przedsiębiorstwo Insotec często przypominają, że skomplikowane zasilacze wymagają wysoce precyzyjnej filtracji cząstek stałych. Zewnętrzny obwód filtrujący usuwa zabrudzenia, co bezpośrednio chroni wąskie szczeliny rozdzielacza przed zablokowaniem w trakcie zmiany kierunku przepływu.

Gotowa instalacja podlega obowiązkowej próbie ruchowej natychmiast po uruchomieniu silnika elektrycznego pompy. Serwisant w pierwszej kolejności maksymalnie odciąża zawór przelewowy i uważnie kontroluje szczelność gwintów przy bardzo niskim ciśnieniu bazowym. Mechanik bada następnie reakcję poszczególnych siłowników na ręczne przełączanie kolejnych pozycji suwaka w rozdzielaczu. Najważniejsza jest tu płynność wysuwu realizowana bez oporów technologicznych maszyny. Ostatni etap sprawdzenia to test działania całego systemu pod pełnym, docelowym obciążeniem roboczym.

Stabilne działanie układu charakteryzuje się brakiem skoków na manometrze, brakiem wibracji przewodów wysokociśnieniowych oraz jednostajnym dźwiękiem zasilacza. Temperatura medium podczas pracy nie przekracza limitów określonych przez producenta oleju. Bezpieczne podpięcie urządzeń sterujących wymaga rzetelnej analizy parametrów hydraulicznych całego stanowiska. Zgranie wielkości zaworów z wydajnością pomp zapewnia utrzymanie optymalnej ciągłości procesów produkcyjnych i wydłuża żywotność kosztownych mechanizmów.
