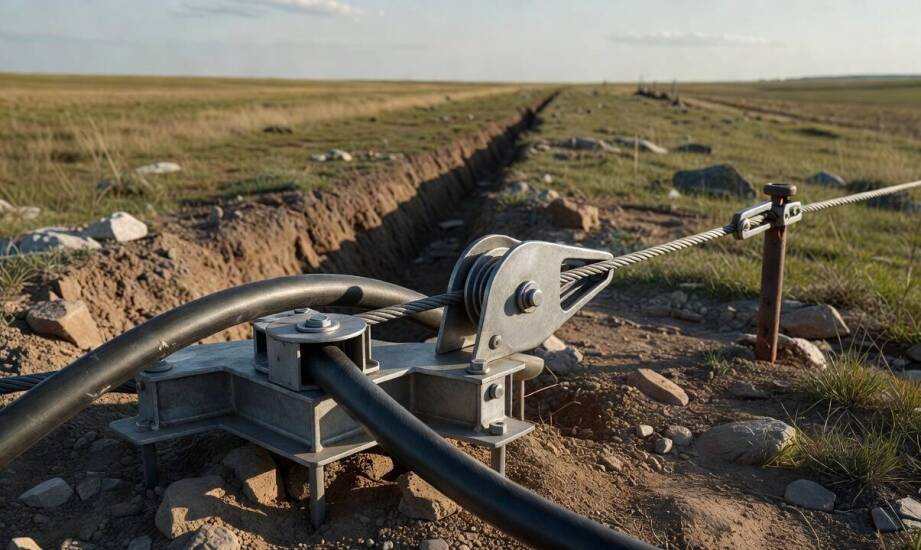

Układ wielokrążkowy z wciągarką i rolkami podczas przeciągania kabli w terenie

Przy układaniu ciężkich linii przesyłowych w wymagającym terenie jedna wciągarka i zaledwie kilka podstawowych punktów podparcia rzadko wystarczają do zachowania pełnej kontroli nad procesem. Przeciąganie kabli na długich dystansach w instalacjach elektroenergetycznych oraz kolejowych wiąże się z pokonywaniem licznych zakrętów, naturalnych przeszkód i obszarów o bardzo ograniczonej przestrzeni manewrowej. Trasa o skomplikowanej geometrii wymaga zastosowania układu zdolnego do precyzyjnego przekierowania wektora siły ciągnącej. Rozłożenie ogromnych naprężeń na mniejsze odcinki chroni strukturę przewodu przed zerwaniem. Tradycyjne metody wleczenia w linii prostej zawodzą, gdy infrastruktura podziemna wymusza omijanie istniejących rurociągów lub fundamentów budynków. Przekroczenie dopuszczalnego promienia gięcia grubych kabli miedzianych lub aluminiowych prowadzi do nieodwracalnych uszkodzeń wewnętrznej warstwy izolacji. Brak odpowiedniego osprzętu prowadzącego szybko doprowadza do zablokowania przewodu w wykopie, zmuszając brygadę do przerwania robót.

Zmiana kierunku siły i praca wciągarki na trasie

Wielokrążek linowy pozwala na bezpieczną modyfikację kierunku działania siły pociągowej bez drastycznego zwiększania oporów całego układu. W praktyce terenowej narzędzie to umożliwia ominięcie trudnych przeszkód i płynne poprowadzenie linii w miejscach załamań trasy, gdzie swobodny ciąg jest technicznie niemożliwy. Zastosowanie łożyskowanych rolek stalowych przenosi obciążenie na linę, zachowując jednocześnie możliwość płynnej regulacji kąta prowadzenia. Dodatkowe punkty zwrotne zwiększają elastyczność całego systemu i pozwalają na dokładne dopasowanie geometrii do wykopu lub kształtu słupów napowietrznych. W branży energetycznej takie rozwiązania sprawdzają się wszędzie tam, gdzie bezpośredni dostęp operatora do głównego urządzenia ciągnącego pozostaje mocno utrudniony ze względu na ukształtowanie terenu.

Współpraca bloków krążkowych z wciągarką zauważalnie zwiększa precyzję kontroli nad naciągiem w newralgicznych punktach instalacji. W miejscach styku liny z metalowym rowkiem siłą rzeczy pojawia się dodatkowe tarcie, które wymaga uwzględnienia w obliczeniach i regularnego dbania o smarowanie mechanizmów. Odpowiednie przygotowanie łożysk zmniejsza straty energii podczas długotrwałej pracy pod obciążeniem. Wciągarka generuje stały naciąg, a dobrze skonfigurowany układ dba o to, by siła ta rozkładała się równomiernie na krzywiznach. Zbyt mała liczba punktów podparcia powoduje punktowe przeciążenia, co utrudnia maszynie utrzymanie stałej prędkości roboczej. Grubościenne rolki wytrzymują ogromne naciski boczne, które pojawiają się na przykład podczas wyciągania starych ciągów z zasypanych kanałów.

Ochrona płaszcza przewodu i unikanie błędów montażowych

Rolki prowadzące, dopasowane osłony i precyzyjnie rozmieszczone punkty przelotowe skutecznie chronią zewnętrzny płaszcz przed ścieraniem o chropowate ściany wykopu. Zabezpieczenie izolacji przed uszkodzeniami mechanicznymi oraz niekontrolowanym skręcaniem ma ogromne znaczenie przy wyjątkowo długich odcinkach torów kablowych. Modele wyposażone w masywne rolki o nośności od 150 do 500 kg potrafią bezpiecznie prowadzić kable o mocno zróżnicowanych średnicach zewnętrznych. W zaawansowanych pracach instalacyjnych niezawodne wielokrążki linowe ułatwiają budowę skomplikowanych ciągów dystrybucyjnych bez ryzyka naruszenia powłok ochronnych. Sprzęt ten płynnie współpracuje z asortymentem marki Klauke, z którego powszechnie korzystają specjaliści na placach budowy.

W dystrybuującej osprzęt hurtowni ENERGOTYTAN instalatorzy zaopatrują się w zaawansowane zestawy ułatwiające prace sieciowe. Odpowiednio wciągnięty kabel pozwala ekipom monterskim sprawnie przejść do kolejnego etapu, czyli zakuwania końcówek oczkowych oraz tulejek izolowanych przy użyciu pras hydraulicznych. Właściwy dobór elementów mechanicznych to jednak tylko połowa sukcesu, ponieważ błędy na placu budowy potrafią zniweczyć potencjał najlepszych narzędzi. Niewłaściwe wyrównanie krążków względem osi przesuwanego przewodu prowadzi do bocznego przekoszenia całego układu. Brak osiowości wywołuje gwałtowne skoki obciążenia i niebezpieczne szarpnięcia. Zbyt ostry kąt prowadzenia liny mocno dociska kabel do krawędzi obudowy, co błyskawicznie niszczy powłokę polietylenową. Przekroczenie znamionowej nośności pojedynczego bloku skutkuje najczęściej trwałą deformacją ramy nośnej.

Znaczenie precyzyjnego planowania toru kablowego

Decyzja o wdrożeniu rozbudowanego układu wielokrążkowego zależy od całkowitej długości planowanej trasy, liczby zakrętów, a także masy i sztywności samego przewodu. Przy krótkich odcinkach pozbawionych podziemnych przeszkód ekipom monterskim w zupełności wystarczy podstawowa maszyna połączona z kilkoma prostymi najazdami prowadzącymi. Mniej skomplikowane systemy odczuwalnie skracają czas przygotowania stanowiska pracy. W trudnych warunkach terenowych, gdzie wykop wielokrotnie zmienia kierunek, zastosowanie zaawansowanych urządzeń z precyzyjnymi punktami zwrotnymi staje się warunkiem bezpiecznego wykonania operacji.

Dobrze zaprojektowany tor przesuwania minimalizuje opory tarcia i redukuje obciążenie maszyn zasilających. Wykonawcy zyskują dzięki temu większą kontrolę nad postępem robót, co bezpośrednio przekłada się na bezpieczeństwo brygady i nienaruszony stan techniczny docelowej linii elektroenergetycznej. Inwestycja w dopasowany sprzęt eliminuje ryzyko kosztownych awarii wynikających z ukrytych pęknięć izolacji powstałych jeszcze na etapie budowy infrastruktury przesyłowej. Zastosowanie odpowiednich rozwiązań mechanicznych gwarantuje, że parametry transmisyjne kabla pozostaną zgodne z wymogami projektowymi.
